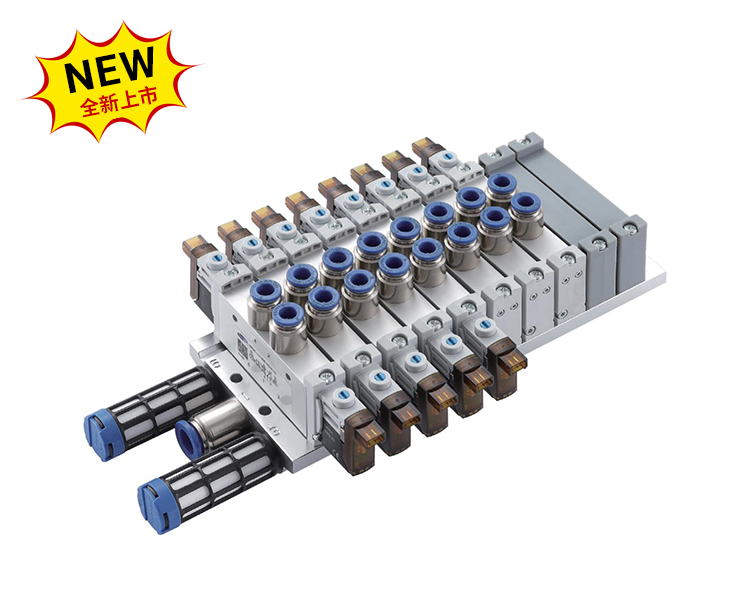

VMDA系列電磁閥

產品特點 ? 設計緊湊，操作方便
? 多種閥功能，可滿足各種應用需求
? 通過電接口插件可方便地更換連接方式
? 用于板式閥閥組，可設置為內先導或外先導
? LED 顯示，快速排除故障
功能符號
產品規格
訂購碼

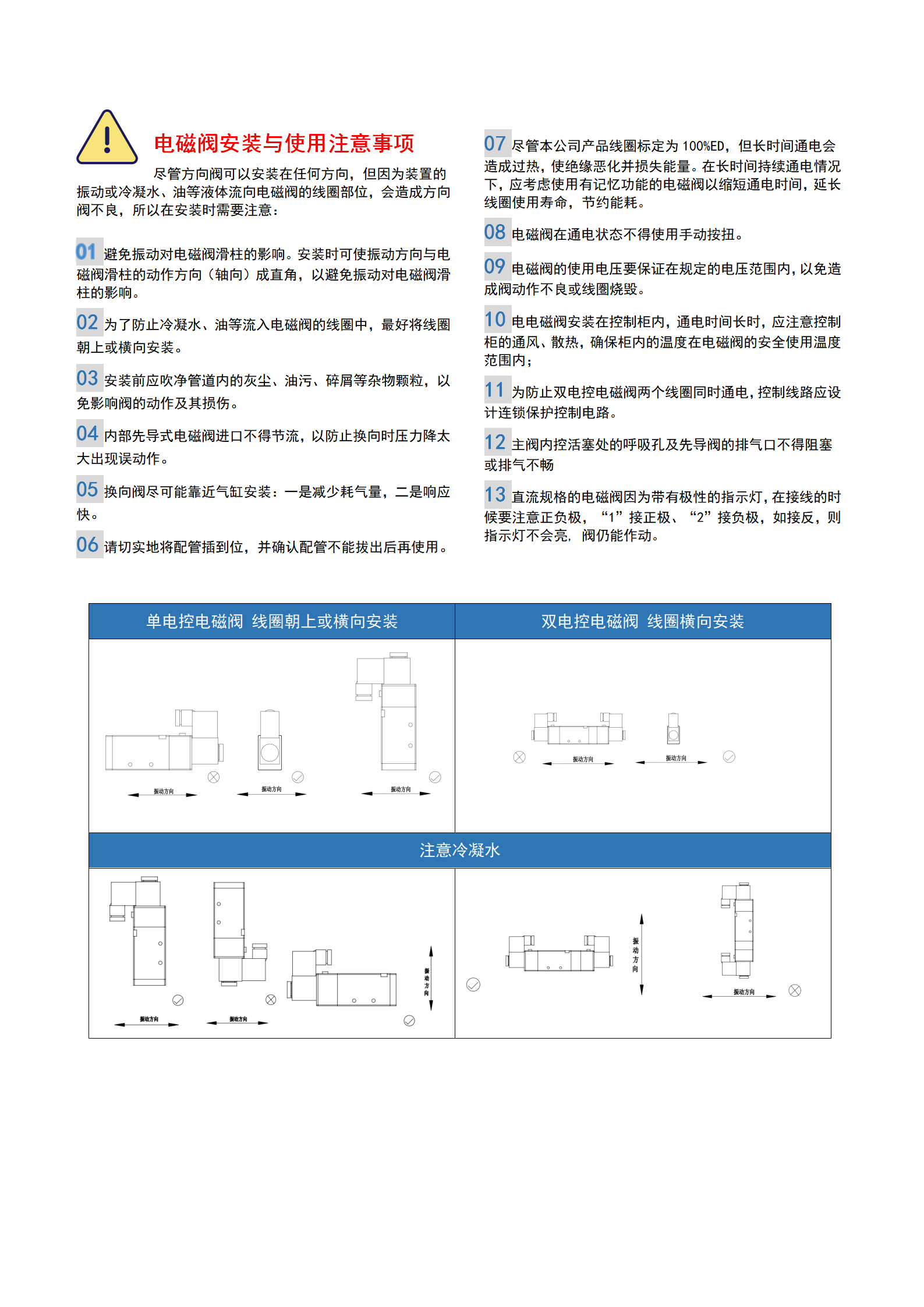

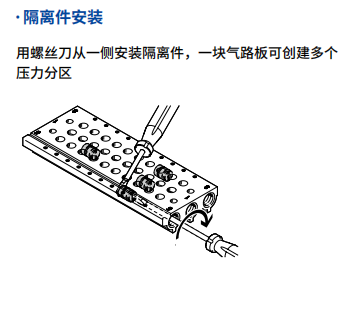

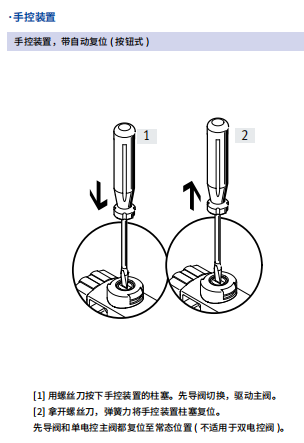

安裝與使用

    下載.png下載 (1).png下載 (2).png

    電磁閥 VMDA-L10 和 VMDA-S10, 管式閥 M5

    主要技術參數
    閥功能23R23U23H25M25B35C35P35E
    穩態位置單穩態雙穩態單穩態
    氣復位是是-否
    彈簧復位否否-是
    真空工作，連接氣口 1否帶外先導氣源
    結構特點活塞滑閥
    密封原理軟密封
    驅動方式電驅動
    控制方式先導控制
    先導氣源內先導
    排氣功能可節流
    手控裝置按鈕式帶鎖定
    安裝方式可通過通孔1）或氣路板
    安裝位置任意
    信號狀態顯示LED
    公稱通徑[mm]2.73.23.2
    標準額定流量[l/min]150220210
    氣路板上的流量[l/min]150220210
    開/關時間[ms]6/167/19-10/30
    開/關轉換時間[ms]
    		715

    注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.3 mm。


    電磁閥 VMDA-L14 和 VMDA-S14, 管式閥 G1/8

    主要技術參數
    閥功能23R23U23H23VR23VU23VH25M25B25A35C35P35E
    穩態位置單穩態雙穩態單穩態
    氣復位是否是 -否否
    彈簧復位否是否-是是
    真空工作，連接氣口 1否帶外先導氣源
    結構特點活塞滑閥
    密封原理軟密封
    驅動方式電驅動
    控制方式先導控制
    先導氣源內先導或外先導
    排氣功能可節流
    手控裝置按鈕帶鎖定式
    安裝方式可通過通孔 1）或氣路板
    安裝位置任意
    公稱通徑 [mm]4.64.35.6
    標準額定流量 [l/min]520520520520520520530500530500
    氣路板上的流量 [l/min]500500500500500500
    開 / 關時間 [ms]9/2512/1814/22-13/3712/40
    開 / 關轉換時間 [ms]-8-14
    規格 [mm]14
    接口1, 2, 3, 4, 5G1/8
    12/14M5

    注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.3 mm。


    電磁閥 VMDA-L18 和 VMDA-S18, 管式閥 G1/4

    主要技術參數
    閥功能23R23U23H23VR23VU23VH25M25B25A35C35P35E
    穩態位置單穩態雙穩態單穩態
    氣復位是否是-否否
    彈簧復位否是否-是是
    真空工作，連接氣口 1否帶外先導氣源
    結構特點活塞滑閥
    密封原理軟密封
    驅動方式電驅動
    控制方式先導控制
    先導氣源內先導或外先導
    排氣功能可節流
    手控裝置按鈕式
    安裝方式可通過通孔 1）或氣路板
    安裝位置任意
    公稱通徑 [mm]5.76.97.36.9 6.56.3
    標準額定流量 [l/min]850850850850850850100010001000950950950
    氣路板上的流量 [l/min]850850850850850850100010001000950950950
    開 / 關時間 [ms]15/4015/4822/3213/5015/48
    開 / 關轉換時間 [ms]-15-31
    規格 [mm]18
    接口1,2,3,4,5G1/4
    12/14M5

    注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.2 mm。


    電磁閥 VMDA-B10, 板式閥 M5

    主要技術參數
    閥功能23R23U23H25M25B35C35P35E
    穩態位置單穩態雙穩態單穩態
    氣復位是是-否
    彈簧復位否否-是
    真空工作，連接氣口 1否帶外先導氣源
    結構特點活塞滑閥
    密封原理軟密封
    驅動方式電驅動
    控制方式先導控制
    先導氣源內先導或外先導
    排氣功能可節流
    手控裝置按鈕式
    安裝方式可通過通孔 1）或氣路板
    安裝位置任意
    公稱通徑 [mm]2.71.81.74 6.56.3
    標準額定流量 [l/min]170150140330950950950
    氣路板上的流量 [l/min]150130120210950950950
    開 / 關時間 [ms]6/168/117/19-8/2411/30
    開 / 關轉換時間 [ms]-714
    規格 [mm]10
    接口1,3,5G1/8位于氣路板上
    2,4M5位于氣路板上
    12/14,82/84M5位于氣路板上

    注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.3 mm。


    電磁閥 VMDA-B14, 板式閥 G1/8

    主要技術參數
    閥功能23R23U23H23VR23VU23VH25M25B25A35C35P35E
    穩態位置單穩態雙穩態單穩態
    氣復位是否是-否否
    彈簧復位否是否-是是
    真空工作，連接氣口 1否帶外先導氣源
    結構特點活塞滑閥
    密封原理軟密封
    驅動方式電驅動
    控制方式先導控制
    先導氣源內先導或外先導
    排氣功能可節流
    手控裝置按鈕式
    安裝方式可通過通孔 1）或氣路板
    安裝位置任意
    公稱通徑 [mm]4.66.97.36.9 6.56.3
    標準額定流量 [l/min]520520520520520520530500530500
    氣路板上的流量 [l/min]500500500500500500
    開 / 關時間 [ms]8/2315/1114/22-13/4012/40
    開 / 關轉換時間 [ms]-820
    規格 [mm]14
    接口1,3,5G1/4 位于氣路板上
    2,4G1/8 位于氣路板上

    12/14,82/84

    M5 位于氣路板上

    電磁閥 VMDA-B18, 板式閥 G1/4

    主要技術參數
    閥功能23R23U23H23VR23VU23VH25M25B25A35C35P35E
    穩態位置單穩態雙穩態單穩態
    氣復位是否是-否否
    彈簧復位否是否-是是
    真空工作，連接氣口 1否帶外先導氣源
    結構特點活塞滑閥
    密封原理軟密封
    驅動方式電驅動
    控制方式先導控制
    先導氣源內先導或外先導
    排氣功能可節流
    手控裝置按鈕式
    安裝方式可通過通孔?1）或氣路板
    安裝位置任意
    公稱通徑 [mm]5.76.97.36.96.5
    標準額定流量 [l/min]85085085085085085010001000100950950950
    氣路板上的流量 [l/min]800800800800800800950950950900900900
    開 / 關時間 [ms]15/4015/4822/3213/5015/48
    開 / 關轉換時間 [ms]-15-31
    規格 [mm]18
    接口1,3,5G3/8 位于氣路板上
    2,4G1/4 位于氣路板上
    12/14,82/84M5 位于氣路板上

    VMDA

    -L

    		10 -23R -Z -G18 -H2 -L10
    電磁閥① ② ③ ④⑤ ⑥ ⑦
    ① -閥型S 半管式閥 B 板式閥 ( 用于匯流板 ) L 管式閥 ( 不含密封墊及安裝螺釘 )
    ②-規格 1010mm 1414mm 1818mm
    ③-閥功能代碼
    25M 二位五通 , 單電控 25B 二位五通 , 雙電控 25A 二位五通，單電控，彈簧復位
    35C 三位五通中封型 35P 三位五通中壓型 35E 三位五通中泄型
    23R 2× 二位三通 , 常閉型 23U 2× 二位三通 , 常開型 23H 2× 二位三通 ,1× 常開 1× 常閉
    23VR 2× 二位三通 , 常閉型 , 彈簧復位 23VU 2× 二位三通 , 常開型 , 彈簧復位 23VH 2× 二位三通 ,1× 常開 1× 常閉，彈簧復位
    ④ -先導形式 空白 內部先導 Z 外部先導
    備注：B 板式閥默認外部先導，S 和 L 管式閥默認內部先導
    ⑤-氣源接口M5M5(10mm 閥 ) G18 G1/8 (14mm 閥 ) G14 G1/4(18mm 閥 )
    ⑥-電氣連接H2接口形式 H，水平插頭，帶指示燈及過壓保護回路 R8 M8,3 針，帶指示燈及過壓保護回路
    ⑦-電纜線長L050.5ML101.0ML252.5ML505.0M
    備注：詳見 P320 附件線纜
