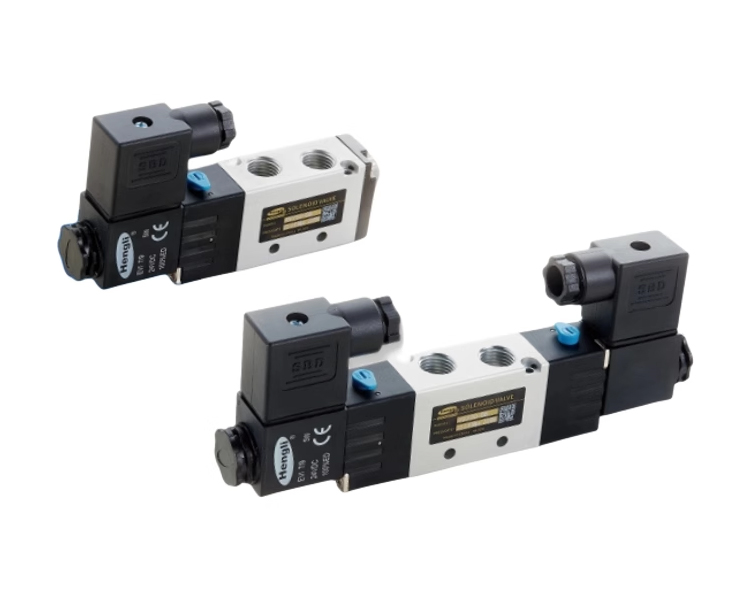

H4V系列電磁閥

產品特點 ? 三位置電磁閥有三種中央功能可供選擇；
? 雙頭二位置電磁閥具有記憶功能；
? 內孔采用特殊工藝加工，磨擦阻力小，啟動氣壓低，使用壽命長；
? 附設手動裝置，利于安裝調試；
? 有多種標準電壓等級可供選用。

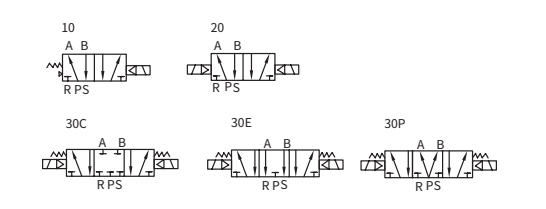

功能符號
產品規格
訂購碼
安裝與使用






    型號H4V110-M5
    H4V120-M5    		H4V130C-M5
    H4V130P-M5
    H4V130E-M5    		H4V110-06
    H4V120-06    		H4V130C-06
    H4V130E-06
    H4V130P-06
    工作介質空氣（經40μm以上濾網過濾）
    作動方式內部引導式或外部引導式
    接管口徑[注1]進氣=出氣=M5進氣=出氣=PT1/8
    有效截面積（CV）[注4]H4V110-06,H4V120-06:10.2mm2(Cv=0.6)
    H4V130C-06:8.6mm2(Cv=0.51)
    位置數二位五通三位五通二位五通三位五通
    使用壓力范圍0.15~0.8MPa(21~114psi)
    保證耐壓力1.2MPa(175psi)
    工作溫度-20~70℃
    本體材質鋁合金
    潤滑[注2]不需要
    最高作動頻率[注3]5次/秒3次/秒5次/秒3次/秒
    重量H4V110-M5：120
    H4V120-M5：175    		200
    		H4V110-06:120
    H4V120-06:175
    		200

    型號

    H4V210-06

    H4V220-06

    H4V230C-06

    H4V230E-06

    H4V230P-06

    H4V210-08

    H4V220-08

    H4V230C-08

    H4V230E-08

    H4V230P-08

    工作介質空氣（經40μm以上濾網過濾）
    作動方式內部引導式或外部引導式
    接管口徑[注1]

    進氣=出氣=排氣=PT1/8

    進氣=出氣=PT1/4排氣=PT1/8

    有效截面積（CV）[注4]

    H4V210-08,H4V220-08:17.0mm2(Cv=1.0)

    H4V230C-08:13.6mm2(Cv=0.8)

    位置數二位五通三位五通二位五通三位五通
    使用壓力范圍0.15~0.8MPa(21~114psi)
    保證耐壓力1.2MPa(175psi)
    工作溫度-20~70℃
    本體材質鋁合金
    潤滑[注2]不需要
    最高作動頻率[注3]5次/秒3次/秒5次/秒3次/秒
    重量

    H4V210-06:220

    H4V220-06:320

    360

    H4V210-08:220

    H4V220-08:320

    360


    型號

    H4V310-08

    H4V320-08

    H4V330C-08

    H4V330E-08

    H4V330P-08

    H4V310-10

    H4V320-10

    H4V330C-10

    H4V330E-10

    H4V330P-10

    工作介質空氣（經40μm以上濾網過濾）
    作動方式內部引導式或外部引導式
    接管口徑[注1]

    進氣=出氣=排氣=PT1/4

    進氣=出氣=PT3/8排氣=PT1/4

    有效截面積（CV）[注4]

    H4V310-10,H4V320-10:28.0mm2(Cv=1.65)

    H4V330C-10:21.3mm2(Cv=1.25)

    位置數二位五通三位五通二位五通三位五通
    使用壓力范圍0.15~0.8MPa(21~114psi)
    保證耐壓力1.2MPa(175psi)
    工作溫度-20~70℃
    本體材質鋁合金
    潤滑[注2]不需要
    最高作動頻率[注3]4次/秒3次/秒4次/秒3次/秒
    重量

    H4V310-08:310

    H4V320-08:400

    450

    H4V310-10:310

    H4V320-10:400

    450

    型號

    H4V410-15

    H4V420-15

    H4V430C-15

    H4V430E-15

    H4V430P-15

    工作介質空氣（經40μm以上濾網過濾）
    作動方式內部引導式或外部引導式
    接管口徑[注1]

    進氣=出氣=排氣=PT1/2

    有效截面積（CV）[注4]

    H4V410-15,H4V420-15:48.0mm2(Cv=2.82)

    H4V430C-15:40.0mm2(Cv=2.35)

    位置數兩位五通三位五通
    使用壓力范圍0.15~0.8MPa(21~114psi)
    保證耐壓力1.2MPa(175psi)
    工作溫度-20~70℃
    本體材質鋁合金
    潤滑[注2]不需要
    最高作動頻率[注3]3次/秒
    重量

    590

    720

    		770

    [ 注 1] 接管牙型有 G 牙、NPT 牙可供選擇。

    [ 注 2] 如有加油潤滑，中途不可停止，建議潤滑油為 ISO VG32 或同級用油。

    [ 注 3] 最高動作頻率為空載狀態。

    [ 注 4] 有效截面積和 Cv 值是依據測試流量數據計算得到。


    底座型號

    100M

    200M

    300M

    400M

    工作介質空氣（經40μm以上濾網過濾）
    工作溫度-20~70℃
    適用閥體類型

    H4V100系列

    H4V200系列

    		H4V300系列

    H4V400系列


    H4V 11006A -
    		-W
    -① ② ③ ④ ⑤ ⑥ ⑦
    ① 系列代號 1100系列
    ② 電控方式 10雙位置單電控20雙位置雙電控 30C三位置雙電控中位封閉型30E 三位置雙電控中位排氣型30P 三位置雙電控中位壓力型
    ③ 接管口徑 M5 M5 061/8
    ④ 標準電壓A AC220V B DC24V C AC110V D AC24V E DC12V
    ⑤ 接電方式 - DIN插座式 I 出線式（注）
    ⑥ 牙性代碼-PT牙 G G牙 T NPT牙
    ⑦ 先導方式-內先導 W 外先導


    H4V 21006A -
    		-W
    -① ② ③ ④ ⑤ ⑥ ⑦
    ① 系列代號 2200系列
    ② 電控方式 10雙位置單電控20雙位置雙電控 30C三位置雙電控中位封閉型30E 三位置雙電控中位排氣型30P 三位置雙電控中位壓力型
    ③ 接管口徑 061/8081/4
    ④ 標準電壓A AC220V B DC24V C AC110V D AC24V E DC12V
    ⑤ 接電方式 - DIN插座式 I 出線式（注）
    ⑥ 牙性代碼-PT牙 G G牙 T NPT牙
    ⑦ 先導方式-內先導 W 外先導


    H4V 31008A -
    		-W
    -① ② ③ ④ ⑤ ⑥ ⑦
    ① 系列代號 3300系列
    ② 電控方式 10雙位置單電控20雙位置雙電控 30C三位置雙電控中位封閉型30E 三位置雙電控中位排氣型30P 三位置雙電控中位壓力型
    ③ 接管口徑 081/4103/8
    ④ 標準電壓A AC220V B DC24V C AC110V D AC24V E DC12V
    ⑤ 接電方式 - DIN插座式 I 出線式（注）
    ⑥ 牙性代碼-PT牙 G G牙 T NPT牙
    ⑦ 先導方式-內先導 W 外先導


    H4V 41015A -
    		-W
    -① ② ③ ④ ⑤ ⑥ ⑦
    ① 系列代號 4400系列
    ② 電控方式 10雙位置單電控20雙位置雙電控 30C三位置雙電控中位封閉型30E 三位置雙電控中位排氣型30P 三位置雙電控中位壓力型
    ③ 接管口徑 151/2
    ④ 標準電壓A AC220V B DC24V C AC110V D AC24V E DC12V
    ⑤ 接電方式 - DIN插座式 I 出線式（注）
    ⑥ 牙性代碼-PT牙 G G牙 T NPT牙
    ⑦ 先導方式-內先導 W 外先導

    底座訂購碼

    -100M2F-
    -① ② ③
    ①

    規格代號

    		100M

    100系列底座

    		200M

    200系列底座

    		300M

    300系列底座

    		400M

    400系列底座

    ②

    連數代號

    		1F1連2F2連...16F16連
    ③ 接管口徑 空白

    PT牙

    		GG牙
    		TNPT牙

    盲板訂購碼

    -P100MR2
    -① ② ③
    ①

    組件代號

    		P組件
    ②

    規格代號

    		100M

    100系列底座

    200M

    200系列底座

    300M

    300系列底座

    400M

    400系列底座

    ③ 盲板代號R2

    底座用盲板

    【注】1、100M、200M 系列連數數目至 16 連；300M 系列連數數目至 12 連；400M 系列連數數目至 8 連；

     2、訂購碼包括底座和盲板兩個部分，底座組件包括底座、底座墊片、螺釘；盲板組件包括盲板、螺釘。
