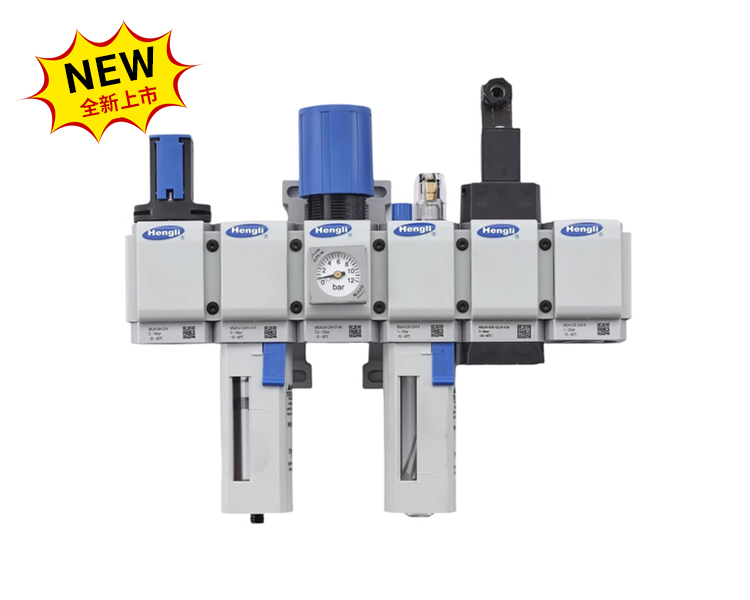

產品特點 ? 良好的調壓特性，遲滯小
? 模塊化設計，容易安裝
? 功能多樣、結構緊湊，流量大
? 集成安全功能

文件下載

PDF

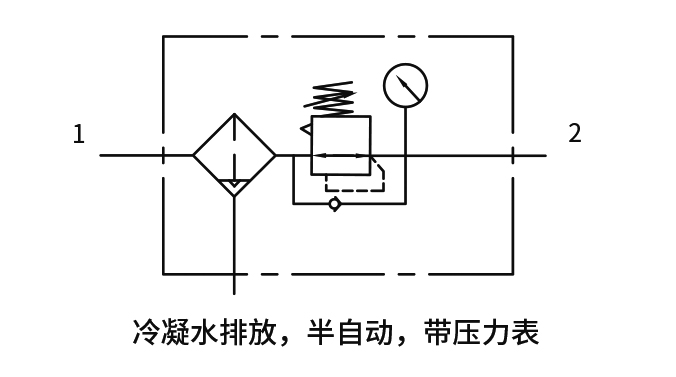

功能符號

產品規格

訂購碼

安裝與使用



型號	簡要說明	規格	氣接口
			快插接頭	內螺紋
				M	G	NPT
單個設備-過濾減壓、水分離
過濾減壓閥 MSU-LFR		技術參數
	集過濾器和減壓閥為一體，過濾等級 5 或 40 μm	4	-	-	1/8, 1/4	-
		6	-	-	3/8, 1/2	-

過濾器 MSU-LF
	過濾等級 5 或 40 μm	4	-	-	1/8, 1/4	-
		6	-	-	3/8, 1/2	-

單個設備-減壓、油霧器
減壓閥 MSU-LR
	用于設置所需的工作壓力， 4 種壓力調節 范圍。	4	-	-	1/8, 1/4	-
		6	-	-	3/8, 1/2	-

油霧器 MSU-LOE
	給氣源添加油，量精確可調。油霧含量與氣流量成正比。	4	-	-	1/8, 1/4	-
		6	-	-	3/8, 1/2	-

型號	簡要說明	規格	氣接口
			快插接頭	內螺紋
				M	G	NPT
單個設備-開關閥、軟啟動
開關閥 MSU-EM1
	手控開關閥，用于氣動裝置的增壓和排氣。	4	-	-	1/8, 1/4	-

軟啟動閥MSU-EDE
	電控制軟啟動閥，用于給氣動裝置慢慢增壓和排氣。	4	-	-	1/8, 1/4	-

組合
氣源處理裝置組合 MSU4/6-FRC1
	過濾器、減壓閥和油霧器組合。	4	-	-	1/8, 1/4	-
		6	-	-	3/8, 1/2	-

氣源處理裝置組合 MSU4/6-FRC2
	過濾減壓和油霧器組合。	4	-	-	1/8, 1/4	-
		6	-	-	3/8, 1/2	-

【注意】氣源處理裝置內單個元件的順序與安全性和功能性相關，需要遵循以下規則：

? 在氣流方向上，只允許排列相同或較小壓力調節范圍的減壓閥

? 在氣流方向上，油霧器 MSU-LOE 不允許排列在過濾器、水分離器或膜片式空氣干燥器的上游

? 流量傳感器不能直接安裝在減壓閥的下游；兩者之間必須安裝一個分支模塊

? 在氣流方向上，快速排氣閥必須是最末一個氣源處理元件

MSU		4	LF	1/8	5	-	-	-	-	P
氣源處理裝置組合		①	②	③	④	⑤	⑥	⑦	⑧	⑨
①	模塊寬度	4：40，6：62
②	過濾器	LF
③	氣接口	1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2
④	過濾等級	5:5μm；40：40μm
⑤	排水方式	M=手動排水；H=半自動排水
⑥	濾杯	-=塑料濾杯
⑦	安裝方式	-=不帶安裝支架；WR=安裝支架，減壓閥手柄帶滾花螺母；WP=基本型安裝支架
⑧	氣流方向	-=從左到右；Z=從右到左
⑨	保護罩	P=塑料保護罩；M=金屬保護罩

MSU		4	LR	1/8	-	-	-
氣源處理裝置組合		①	②	③	④	⑤	⑥
①	模塊寬度	4：40，6：62
②	減壓閥	LR
③	氣接口	1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2
④	調壓范圍	基本型0.5-1.2bar
⑤	安裝方式	-=不帶安裝支架；WR=安裝支架，減壓閥手柄帶滾花螺母；WP=基本型安裝支架
⑥	氣流方向	-=從左到右；Z=從右到左

MSU		4	LOE	1/8	-	-	-
氣源處理裝置組合		①	②	③	④	⑤	⑥
①	模塊寬度	4：40，6：62
②	油霧器	LOE
③	氣接口	1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2
④	保護罩	-=塑料濾杯保護罩
⑤	安裝方式	-=無需安裝支架;；WP=安裝支架，基本型
⑥	氣流方向	-=從左到右；Z=從右到左

MSU		4	EM1	1/8	-	-	-
氣源處理裝置組合		①	②	③	④	⑤	⑥
①	模塊寬度	4：40，6：62
②	手動開關閥	EM1
③	氣接口	1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2
④	消音器	-:無消聲器；m：帶消聲器
⑤	氣流方向	-=從左到右；Z=從右到左
⑥	安裝方式	-=無需安裝支架;；WP=安裝支架，基本型

MSU		4	1/4	FRC1	-	J1	-
氣源處理裝置組合		①	②	③	④	⑤	⑥
①	模塊寬度	4：40mm，6：62mm
②	氣接口	1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2
③	組合件	FRC1::過濾器、減壓閥和油霧器;FRC2:過濾減壓閥和油霧器
④	排水方式	-=半自動排水(可手動排水)
⑤	氣源處理元件配備	J1	過濾精度40μm,塑料濾杯,半自動冷凝水排放裝置,調壓范圍0.5~12bar,可鎖定旋轉手柄
		J2	過濾精度5μm,塑料濾杯,半自動冷凝水排放裝置,調壓范圍0.5~12bar,可鎖定旋轉手柄
⑥	氣流方向	-=從左到右；Z=從右到左
