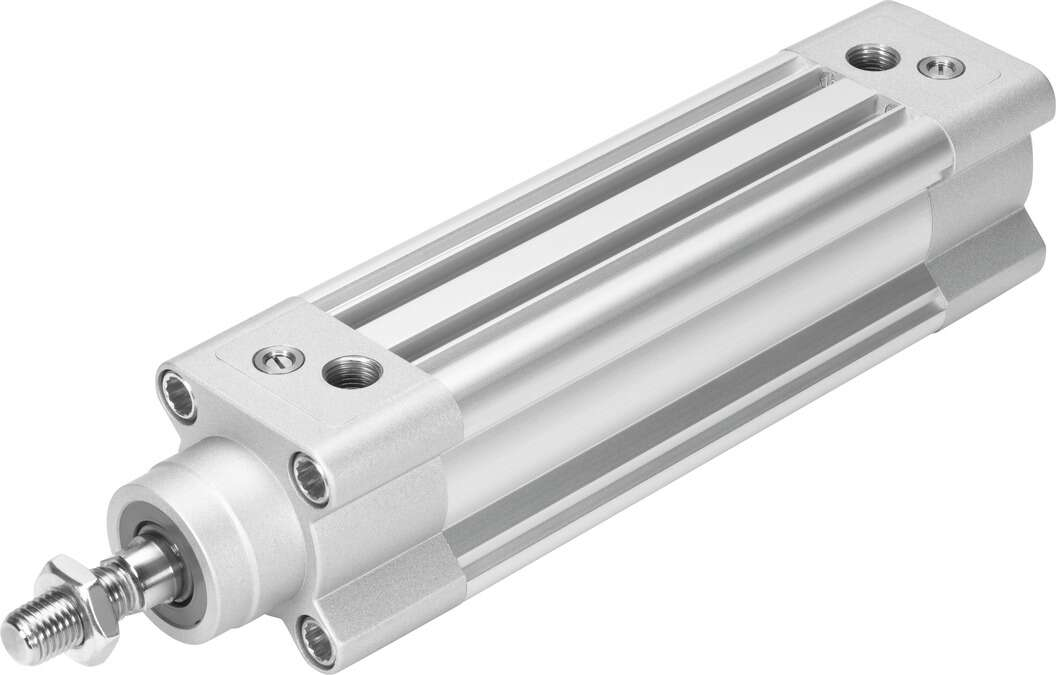

DPSP系列

缸徑: 32, 40, 50, 63, 80, 100,125

產品特點 ?方型鋁管,無拉桿,防腐性能好
?多種緩沖方式可選,調節平穩
?活塞密封采用兩個Y型單向密封結構,有補償功能,啟動壓力低,壽命長
?多種固定式和非固定式支架可供客戶選擇
功能符號
產品規格
訂購碼
安裝與使用

    下載 (5).png


    主要技術參數

    缸徑φ

    32

    40

    50

    63

    80

    100

    125

    符合標準

    ISO 15552

    工作模式

    雙作用

    氣接口

    G1/8

    G1/4

    G1/4

    G3/8

    G3/8

    G1/2

    G1/2

    活塞桿螺紋

    M10x1.25

    M12x1.25

    M16x1.5

    M16x1.5

    M20x1.5

    M20x1.5

    M27x2

    行程[mm]

    1..2800

    結構特點

    活塞/活塞桿/缸筒
    DPSP

    2F

    32

    50

    P

    AI

    R

    LB

    雙作用
















    -空白=標準;
    -派生型:


    2=雙活塞桿;


    F=內螺紋,空白=外螺紋;可組合2F;


    終端位置鎖:E1=兩端;E2=用于已伸出活塞桿;E3=用于已返回活塞桿




    -氣缸內徑:32 40 50 63 80 100 125



    ×氣缸行程:1...2800

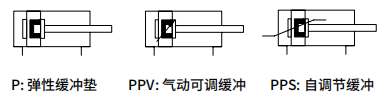

    -緩沖:P=兩端帶彈性緩沖墊;PPV=氣動可調緩沖;PPS=自調節



    -位置感測:A=帶磁環,An=磁性開關,n=個數1、2...



    -耐高溫=R,耐高溫密封件,max120℃;無=標準型;耐低溫-40-80°℃=TT



    -安裝:LB:軸向底座型…選裝詳見安裝方式-外圍元件一覽

    20230901093552_76769.jpg安裝與使用


    1、工作中負載有變化時,應選用輸出力充裕的氣缸:


    2、在高溫或者腐蝕性條件下,應選用相應的耐高溫或耐腐蝕性氣缸:


    3、在濕度大,粉塵多,或者有水滴、油塵、焊渣的場合,氣缸應采取相應的防護措施:


    4、氣缸接入管道前,必須清除管道內臟物,防止粉塵等雜物進入氣缸內:


    5、氣缸使用介質應經過40um以上濾芯過薄后方可使用:


    6、因氣缸前蓋及活塞均較短,一般行程不可選擇太大:


    7、在低溫環境下,應采取抗凍措施,防止系統中的水分凍結:


    8、氣缸在工作過程中應盡可能避免受側向載荷,以維持氣缸的正常工作和使用壽命;


    9、氣缸拆下長時間不使用,要注意表面防銹,進排氣口應加防塵堵塞帽,特別注意:前、后蓋不可自行拆卸:


    10、C型扣環的裝拆:


    101、裝拆時一定要使用合適的手鉗(C型扣環安裝工具)進行,確保安全,避免因C型扣環飛出,對人體或周邊機器造成損害;


    10.2、確保C型扣環裝入本體扣環溝槽后,方可通氣。
