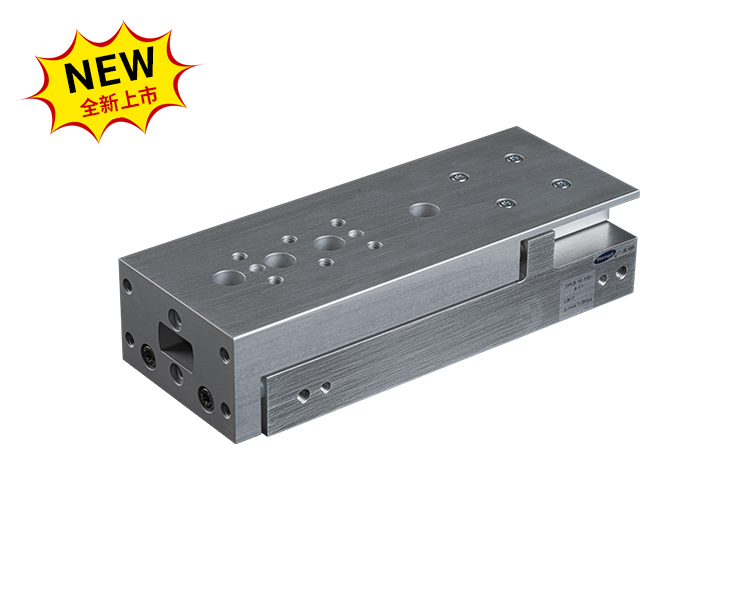

DPGB 小型滑臺氣缸

缸徑：6,8,10, 12, 16, 20, 25

產品特點 ??精確而高剛性的滾珠軸承導軌
??結構緊湊，進給力大
??采用對稱安裝接口，結構簡單

聯系我們

在線留言

文件下載

PDF

功能符號

產品規格

訂購碼

安裝與使用

下載 (4).png

主要技術參數
規格[mm]	6	8	10	12	16	20	25
結構特點	雙活塞，活塞桿，滑臺，聯接板
導軌	循環滾珠軸承導軌				三段籠式導軌
工作方式	雙作用
安裝方式	通過通孔
安裝方式	通過內螺紋
氣接口	M3	M5				G1/8
行程[MM]	10...50	10...80	10...100	10...100	10...150	10...200	10...200
最大緩沖長度
DPGB-...-P/-E[MM]	0.9	1.5	1.5	1.3	1	1.2	1.2
DPGB-...-P1[MM]	1.7	2.8	3.1	3.4	3.7	-	-
DPGB-...-E1[MM]	0.25/0.9	0.5/1.5	0.6/1.6	0.5/1.1	0.6/0.8	0.5/1	0.5/1.2
DPGB-...-Y12[MM]	4	4	4	5	5	8	10
位置感測	通過磁性開關
安裝位置	任意

DPGB	-16	×20	A	﹣P	﹣Z
滑臺式氣缸	①	②	③	④	⑤	⑥
①	﹣氣缸內徑：6 8 10 12 16 20 25
②	×行程 10...200mm
③	位置感測：A=通過磁性開關
④	-緩沖：
	P：兩端帶彈性緩沖墊
	P1：兩端帶可調彈性緩沖，帶固定擋塊（適用中6~16）
	E：兩端帶彈性緩沖，短型
	E1：兩端帶彈性緩沖，終端位置不可調
	Y12：液壓緩沖器，自調節，線性，兩端，外部（行程>30mm）
⑤	﹣Z=軸向氣源口連接組件，空白=無
⑥	﹣W=中間位置模塊，空白=無

安裝與使用
1、工作中負載有變化時，應選用輸出力充裕的氣缸；
2、在高溫或者腐蝕性條件下，應選用相應的耐高溫或耐腐蝕性氣缸；
3、在濕度大，粉塵多，或者有水滴、油塵、焊渣的場合，氣缸應采取相應的防護措施；
4、氣缸接入管道前，必須清除管道內臟物，防止粉塵等雜物進入氣缸內；
5、氣缸使用介質應經過40um以上濾芯過濾后方可使用；
6、因氣缸前蓋及活塞均較短，一般行程不可選擇太大；
7、在低溫環境下，應采取抗凍措施，防止系統中的水分凍結；
8、氣缸在工作過程中應盡可能避免受側向載荷，以維持氣缸的正常工作和使用壽命;
9、氣缸拆下長時間不使用，要注意表面防銹，進排氣口應加防塵堵塞帽，特別注意：前、后蓋不可自行拆卸；
10、C型扣環的裝拆：
10.1、裝拆時一定要使用合適的手鉗（C型扣環安裝工具）進行，確保安全，避免因C型扣環飛出，對人體或周邊機器造成損害；
10.2、確保C型扣環裝入本體扣環溝槽后，方可通氣。
